جزئیات محصول:
|
| نام محصول: | دستگاه نصب تیرچه پل | رنگ: | سفارشی |
|---|---|---|---|
| سیستم حفاظت از اضافه بار فعلی: | عبارتند از | سوئیچ محدود: | عبارتند از |
| عملکرد حفاظت ولتاژ پایین تر: | عبارتند از | ضمانتنامه: | 2 سال |
| محل منبع: | هنان، چین | سرعت حرکت جرثقیل: | 5 متر در دقیقه |
| لحظه بلند کردن امتیاز: | 500 کیلونی | طول: | 50 میلیون |
| سرعت بلند کردن: | 0-1 متر در دقیقه | منبع تغذیه: | 380 ولت 3 فاز یا سفارشی |

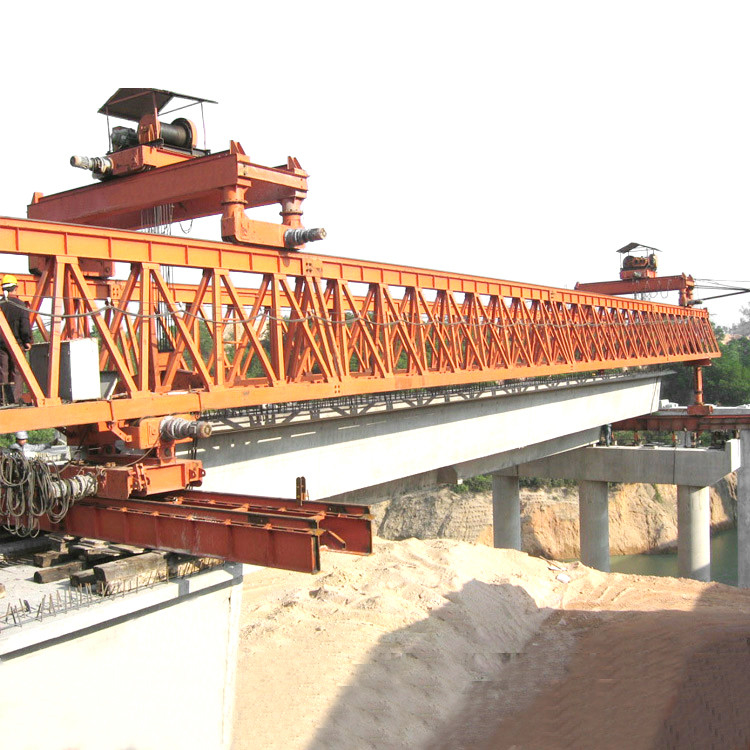

فروش داغ دستگاه نصب تیر پل بتنی تیر پاره بالابر
دستگاه نصب تیرچه پلشرح
JQ Road Launching Gantry یک ماشین آلات ساخت و ساز حرفه ای است که برای انتقال بلوک های پیش ساخته بتنی و تیرهای پل به موقعیت تکیه گاه ها یا تکیه گاه ها و سپس ساخت پل جاده یا بزرگراه استفاده می شود.
این متشکل از دستگاه های تیر متحرک افقی، تیرهای اصلی، سیستم پشتیبانی، دستگاه های دروازه ای متحرک عمودی، دستگاه های دروازه ای متحرک افقی، سیستم هیدرولیک و سیستم کنترل الکتریکی است.
پل بزرگراه، قرص تیر بتنی پیش تنیده پل بزرگراه یا بخش تیر بالابر به بلبرینگ پل بر روی ماشین آلات ساختمانی خاص است.به طور عمده توسط مونتاژ ماشین صاف تغییر طولی پرتو، اجزای تیر، سیستم پشتیبانی، سیستم تغییر طولی، سیستم عرضی، سیستم هیدرولیک، اجزای سیستم کنترل الکتریکی.
تیر اصلی معمولاً ساختار خرپایی دو تیر است.در حال حاضر ساختار پل بزرگراه داخلی تقریباً یکسان است، تفاوت اصلی این است که پل تیر هدایت طولی و از طریق راه شکل می گیرد.با توجه به فرم های تیر راهنمای طولی را می توان به پل تیر راهنمای تک و پل تیر راهنمای دو تقسیم کرد، با توجه به فرم از طریق به پل LunGuiShi و ماشین راه رفتن تقسیم می شود.
جزئیات قطعاتدستگاه نصب تیرچه پل
دستگاه نصب تیرچه پلمولفه های
| نمونه محصول | SH50-160 | SH40-140 | SH40-120 | SH35-120 | SH30-80 |
| دهانه (متر) | 50 | 40 | 40 | 35 | 30 |
| ظرفیت بالابر (T) | 160-260 | 140 | 120 | 120 | 80 |
| سرعت حرکت جرثقیل (m/min) | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 |
| سرعت حرکت چرخ دستی (متر بر دقیقه) | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
| سرعت بلند کردن چرخ دستی (متر بر دقیقه) | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
| سرعت حمل تیر قسمت عقب (m/min) | 0-9 | 0-9 | 0-9 | 0-9 | 0-9 |
| زاویه پل کج (°) | 45 | 45 | 45 | 45 | 45 |
| شعاع منحنی قابل اجرا (متر) | R350 | R300 | R300 | R300 | R300 |
| توان (KW) | 96 | 96 | 96 | 96 | 96 |
دستگاه نصب تیرچه پلمزایای
* وزن سبک، حمل و نقل، نصب و حذف بسیار راحت است
* پرتاب پرتو نشان دهنده ثبات خوب، راندمان بالا، ایمنی و قابلیت اطمینان، تنظیم متقاطع متغیر آسان و کارکرد آسان است.
* پاها هنگام حرکت طولی از عرشه پل عبور نمی کنند، نیازی به قرار دادن مدار متحرک عمودی نیست، فشار روی عرشه را کاهش می دهد.
* دارای سه روش برای برداشتن پرتو پیش ساخته: از انتهای عقب پرتابگر پرتو در سطح عرشه، از پایین در سطح زمین، یا از سمت پل.
دستگاه نصب تیرچه پلویژگی های ایمنی
سری Shenghua BL برای ایمنی طراحی شده است.وینچ ها مجهز به سیستم شکستن دوبل هستند.در صورت درخواست ما سیستم شکستن سه گانه را ارائه می دهیم.دکمه توقف اضطراری، سوئیچ محدود، سنسور در محل تعیین شده قرار دارند.روشنایی و قطعات یدکی بخشی از مواردی است که با پرتابگر پرتو ما ارائه می شود.
بسته بندی و تحویل
پروش های پذیرش:
1. قطعات الکتریکی توسط جعبه تخته سه لا با کیفیت بالا بسته بندی می شوند تا اعوجاج در انتقال کاهش یابد.
2. تیرهای اصلی، تیرهای انتهایی و بالابر برقی توسط پارچه پلاستیکی بافته شده بسته بندی می شوند.هنگام حمل و نقل می تواند سایش را کاهش دهد.
Dروش های الیوری:
1. اگر اندازه 150 تن پرتاب پرتو بتن T برای کشتی کانتینری مناسب است، معمولا توسط کانتینر.
2. اگر اندازه خیلی بزرگ است، معمولاً توسط کشتی فله یا با کانتینر پس از بریدن.راه های حمل و نقل مبتنی بر کاهش هزینه برای شما و حفظ عملکرد جرثقیل است.
Dزمان تحویل:
ظرف 30 تا 40 روز کاری پس از دریافت سپرده.
تیحمل و نقل:
به طور کلی 35 روز تا 50 روز تا بندر مقصد.
سوالات متداول
1. هنگام پرس و جو در مورد پرتابگر تیر T بتنی 150 تنی باید چه اطلاعاتی ارائه کنم؟
1.1 ما به نقشه پل نیاز داریم؛ حداکثر شیب طولی و حداکثر شیب عرضی.
1.2 ترسیم تیر/تیر.
2. استاندارد بازرسی برای آزمایش بار پرتاب کننده تیر T بتنی 150 تنی چیست؟
2.1 تست بار دینامیکی 1.1 برابر بار نامی، تیر اصلی انحراف پایین نمی‌آورد، همه مکانیزم‌ها به خوبی کار می‌کنند، پارامترهای عملکردی نیاز طراحی را برآورده می‌کنند، تمام کلیدهای محدود و دستگاه‌های قفل محافظ ایمنی قابل اعتماد هستند، تمام قطعات یدکی دارای ترک خوردگی و اتصال انعطاف‌پذیر نیستند. تمام موتورها و کنتاکتورها بیش از حد گرم نمی شوند.
2.2 تست بار استاتیک 1.25 برابر بار نامی، همه مکانیسم ها به خوبی کار می کنند، جرثقیل 20-30 دقیقه با بالا بردن بار آزمایشی به ارتفاع 10 سانتی متر متوقف می شود، سپس انحراف تیر اصلی به پایین (تئودولیت، خط کش) را اندازه گیری کنید.بار آزمایشی را برای اندازه گیری کمبر بالای تیر اصلی کم کنید، 3 بار تکرار کنید، ساختار فولادی تغییر شکل دائمی ندارد.
3. چگونه تیرهای بتنی پل بزرگراه بسازیم؟
آ.پیش ساخته دهانه کامل
بپیش ساخته تیرهای سگمنت.
جتیرهای با دهانه کامل.
دبخش بندی درجا.
4. تعمیر و نگهداری پرتابگر تیر T بتنی 150 تنی چطور؟
4.1 روانکاری: عملکرد کاری و عمر مفید تمام مکانیزم های جرثقیل تا حد زیادی به روانکاری بستگی دارد.
4.2 سیم طناب فولادی: شکستگی سیم باید به ویژه مورد توجه قرار گیرد.یک سیم طناب فولادی جدید باید فوراً با شرایط سیم شکسته، رشته های شکسته و از دست دادن سایش تا حد استاندارد اسقاط تعویض شود.
4.3 پخش کننده: پخش کننده باید مرتباً بررسی شود.
4.4 بلوک قرقره: عمدتاً وضعیت پوشیدن طناب را بررسی کنید، بررسی کنید که آیا فلنج چرخ ترک خورده است و آیا قرقره ممکن است در محور گیر کند یا خیر.
4.5 چرخ ها: به طور منظم فلنج و آج چرخ را بررسی کنید، یک چرخ جدید باید فوراً جایگزین شود زیرا قسمت ترک خوردگی یا فرسودگی فلنج چرخ به 10٪ ضخامت چرخ می رسد.پولیش مجدد باید انجام شود زیرا قطر بین دو چرخ محرک روی آج بیشتر از D/600 متفاوت است یا اسکار شدید روی آج وجود دارد.
4.6 ترمز: یک بار در هر شیفت بررسی کنید.ترمز باید در حرکت دقیق باشد و پین ها اجازه گیر کردن را نمی دهند.کفشک های ترمز باید به درستی در چرخ های ترمز قرار گیرند.فاصله کفش های ترمز باید برابر با باز شدن آنها باشد.
5. به چه تعداد پرسنل و تجهیزات برای مونتاژ پرتابگر تیر T بتنی 150 تنی در محل کار نیاز داریم؟
پرسنل: تجهیزات 8 تا 10 کارگر
جرثقیل کامیون > 50 تن: 2 مجموعه
طناب فولادی Φ19.5 8 متر: 4 طناب
خواب آور: چند تا
دستگاه جوش برقی: 1 ست
اکسیژن، استیلن: 1 ست
چکش (12 پوند و 8 پوند): 1 ست برای هر کدام
آچار و پینچر: چند تا
گرادیان: 1 مجموعه
