جزئیات محصول:
|
نام محصول: | جرثقیل پرتاب تیر | رنگ: | سفارشی |
---|---|---|---|
سیستم حفاظت از اضافه بار فعلی: | عبارتند از | سوئیچ محدود: | عبارتند از |
عملکرد حفاظت ولتاژ پایین تر: | عبارتند از | ضمانتنامه: | 2 سال |
محل منبع: | هنان، چین | سرعت حرکت جرثقیل: | 5 متر در دقیقه |
لحظه بلند کردن امتیاز: | 500 کیلونی | طول: | 50 میلیون |
سرعت بلند کردن: | 0-1 متر در دقیقه | منبع تغذیه: | 380 ولت 3 فاز یا سفارشی |

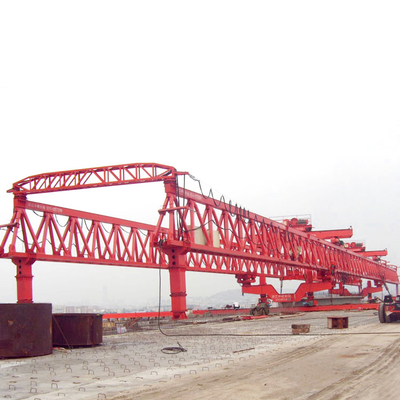

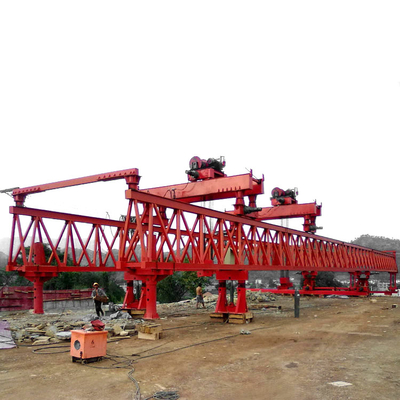

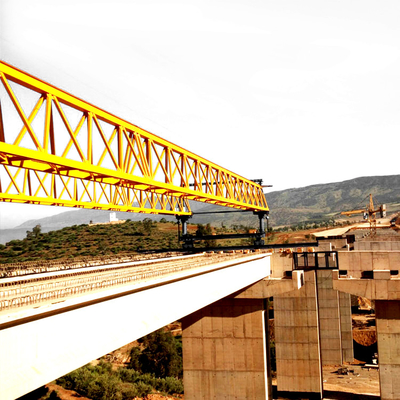

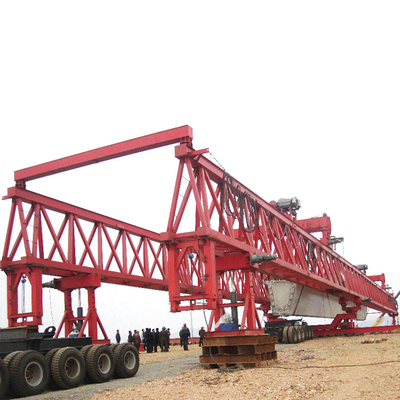

جرثقیل پرتاب تیر 100 تنی استفاده از ساختمان راه آهن با کیفیت بالا برای بزرگراه
جرثقیل پرتاب تیرشرح
دستگاه نصب تیرچه پل، انطباق طیف گسترده ای از کار، عملکرد عالی، عملکرد راحت، ساختار ایمنی را در یک کل واحد ادغام می کند.دارای ساختار فولادی تجهیزات قفسه بالابر پرتو پیش ساخته نوع ریلی است.این محصول را می توان نه تنها در ساخت و ساز ساده، بلکه برای رفع نیازهای ساخت شیب بزرگراه کوهستانی، پل منحنی شعاع کوچک، پل کج و پل تونلی مورد استفاده قرار داد.

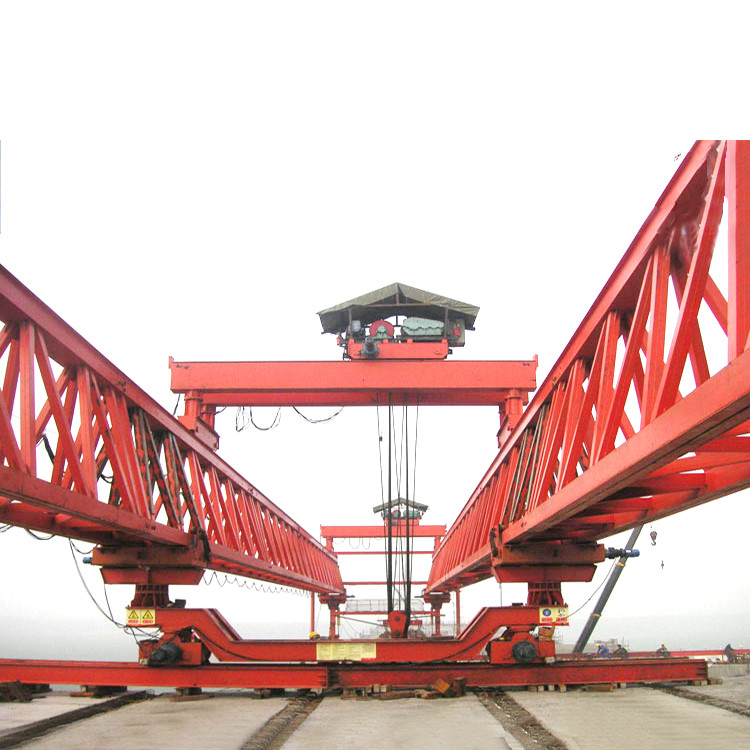

دستگاه نصب تیرچه پل شامل تیر اصلی، جرثقیل، پایه های جلو، پایه های عقب، سیلندر پای جلو، سیلندر ساق عقب و اتصال عرضی پایه های جلو، وسط، عقب می باشد.قسمت کنترل از سیستم هیدرولیک و سیستم کنترل الکتریکی تشکیل شده است.دستگاه نصب تیرچه پل با ساختار فشرده معقول و نصب راحت مشخص می شود، تیر استاندارد اصلی با اتصال پین متصل می شود.ساختار دو تیرچه ای بین دو تیر قاب توسط لوله جوشی متصل می شود.
دستگاه نصب تیرچه پل نه تنها می تواند استاندارد را برآورده کند، بلکه می تواند نصب منحنی متقاطع، نصب دهانه متغیر، تیر پیوسته دهانه، تیر کامپوزیت، فولاد پیوسته و غیره را برآورده کند. بلند کردن نقطه، با پایداری خوب، راندمان بالا، ایمنی و قابلیت اطمینان، تنظیم مناسب با فاصله متغیر و عملکرد راحت و غیره مشخص می شود.
محصولات مرتبط
جرثقیل پرتاب تیر مولفه های
وزنه برداری | تی | 60 | 80 | 100 | 150 | |
شعاع پل | متر | 20-30 | 20-35 | 30-40 | 35-50 | |
شیب | زیر 1/20 | |||||
شعاع چرخش | متر | 200 | 250 | 300 | 350 | |
زاویه پل کج | 0 تا 15 درجه | |||||
سرعت سفر در فروشگاه | درازا در حال حرکت | |||||
بلند کردن | 1 | 1.2 | 0.8 | 0.6 | ||
6/0.6 | ||||||
سرعت حرکت جرثقیل | درازا در حال حرکت | 6/0.6 | ||||
به پهلو | 6/0.6 |
جرثقیل پرتاب تیر مزایای
جرثقیل پرتاب تیر ویژگی های ایمنی
ایمنی مهمترین مسئله برای جرثقیل ها است. برای اطمینان از ایمنی، دستگاه های ایمنی زیر در جرثقیل BL مجهز شده اند.
سوئیچ محدودیت حرکت جرثقیل.
دستگاه حفاظت از اضافه بار.
دستگاه محدودیت ارتفاع بالابر.
عملکرد حفاظت ولتاژ پایین تر
عملکرد حفاظت از توالی فاز.
عملکرد توقف اضطراری
پوشش باران برای بالابر بیرونی، واحدهای رانندگی، کابین برقی.
نشانگر هشدار: شب های چشمک زن و صداهای هشدار.
آشکارساز مادون بی سیم برای ضد تبانی.
بسته بندی و تحویل
پروش های پذیرش:
1. قطعات الکتریکی توسط جعبه تخته سه لا با کیفیت بالا بسته بندی می شوند تا اعوجاج در انتقال کاهش یابد.
2. تیرهای اصلی، تیرهای انتهایی و بالابر برقی توسط پارچه پلاستیکی بافته شده بسته بندی می شوند.هنگام حمل و نقل می تواند سایش را کاهش دهد.
Dروش های الیوری:
1. اگر اندازه 150 تن پرتاب پرتو بتن T برای کشتی کانتینری مناسب است، معمولا توسط کانتینر.
2. اگر اندازه خیلی بزرگ است، معمولاً توسط کشتی فله یا با کانتینر پس از بریدن.راه های حمل و نقل مبتنی بر کاهش هزینه برای شما و حفظ عملکرد جرثقیل است.
Dزمان تحویل:
ظرف 30 تا 40 روز کاری پس از دریافت سپرده.
تیحمل و نقل:
به طور کلی 35 روز تا 50 روز تا بندر مقصد.
سوالات متداول
1. هنگام پرس و جو در مورد پرتابگر تیر T بتنی 150 تنی باید چه اطلاعاتی ارائه کنم؟
1.1 ما به نقشه پل نیاز داریم؛ حداکثر شیب طولی و حداکثر شیب عرضی.
1.2 ترسیم تیر/تیر.
2. استاندارد بازرسی برای آزمایش بار پرتاب کننده تیر T بتنی 150 تنی چیست؟
2.1 تست بار دینامیکی 1.1 برابر بار نامی، تیر اصلی انحراف پایین نمیآورد، همه مکانیزمها به خوبی کار میکنند، پارامترهای عملکردی نیاز طراحی را برآورده میکنند، تمام کلیدهای محدود و دستگاههای قفل محافظ ایمنی قابل اعتماد هستند، تمام قطعات یدکی دارای ترک خوردگی و اتصال انعطافپذیر نیستند. تمام موتورها و کنتاکتورها بیش از حد گرم نمی شوند.
2.2 تست بار استاتیک 1.25 برابر بار نامی، همه مکانیسم ها به خوبی کار می کنند، جرثقیل 20-30 دقیقه با بالا بردن بار آزمایشی به ارتفاع 10 سانتی متر متوقف می شود، سپس انحراف تیر اصلی به پایین (تئودولیت، خط کش) را اندازه گیری کنید.بار آزمایشی را برای اندازه گیری کمبر بالای تیر اصلی کم کنید، 3 بار تکرار کنید، ساختار فولادی تغییر شکل دائمی ندارد.
3. چگونه تیرهای بتنی پل بزرگراه بسازیم؟
آ.پیش ساخته دهانه کامل
بپیش ساخته تیرهای سگمنت.
جتیرهای با دهانه کامل.
دبخش بندی درجا.
4. تعمیر و نگهداری پرتابگر تیر T بتنی 150 تنی چطور؟
4.1 روانکاری: عملکرد کاری و عمر مفید تمام مکانیزم های جرثقیل تا حد زیادی به روانکاری بستگی دارد.
4.2 سیم طناب فولادی: شکستگی سیم باید به ویژه مورد توجه قرار گیرد.یک سیم طناب فولادی جدید باید فوراً با شرایط سیم شکسته، رشته های شکسته و از دست دادن سایش تا حد استاندارد اسقاط تعویض شود.
4.3 پخش کننده: پخش کننده باید مرتباً بررسی شود.
4.4 بلوک قرقره: عمدتاً وضعیت پوشیدن طناب را بررسی کنید، بررسی کنید که آیا فلنج چرخ ترک خورده است و آیا قرقره ممکن است در محور گیر کند یا خیر.
4.5 چرخ ها: به طور منظم فلنج و آج چرخ را بررسی کنید، یک چرخ جدید باید فوراً جایگزین شود زیرا قسمت ترک خوردگی یا فرسودگی فلنج چرخ به 10٪ ضخامت چرخ می رسد.پولیش مجدد باید انجام شود زیرا قطر بین دو چرخ محرک روی آج بیشتر از D/600 متفاوت است یا اسکار شدید روی آج وجود دارد.
4.6 ترمز: یک بار در هر شیفت بررسی کنید.ترمز باید در حرکت دقیق باشد و پین ها اجازه گیر کردن را نمی دهند.کفشک های ترمز باید به درستی در چرخ های ترمز قرار گیرند.فاصله کفش های ترمز باید برابر با باز شدن آنها باشد.
5. به چه تعداد پرسنل و تجهیزات برای مونتاژ پرتابگر تیر T بتنی 150 تنی در محل کار نیاز داریم؟
پرسنل: تجهیزات 8 تا 10 کارگر
جرثقیل کامیون > 50 تن: 2 مجموعه
طناب فولادی Φ19.5 8 متر: 4 طناب
خواب آور: چند تا
دستگاه جوش برقی: 1 ست
اکسیژن، استیلن: 1 ست
چکش (12 پوند و 8 پوند): 1 ست برای هر کدام
آچار و پینچر: چند تا
گرادیان: 1 مجموعه
