جرثقیل پرتاب با عملکرد ایمنی بالا 5 متر / دقیقه سرعت سفر جرثقیل - حفاظت چندگانه

سیستم حفاظتی چندگانه و جرثقیل پرتاب تیری با کارایی بالا

توضیحات محصول

سیستم حفاظتی چندگانه و جرثقیل پرتاب تیر با عملکرد بالا، انطباق طیف گسترده ای از کار، عملکرد عالی، عملکرد راحت، ساختار ایمنی را در یک کل واحد ادغام می کند.این دارای ساختار فولادی تجهیزات قفسه بالابر پرتو پیش ساخته نوع ریلی است.این محصول را می توان نه تنها در ساخت و ساز ساده، بلکه برای رفع نیازهای ساخت شیب بزرگراه کوهستانی، پل منحنی شعاع کوچک، پل کج و پل تونلی مورد استفاده قرار داد.

جرثقیل پرتاب تیرچه سیستم حفاظت چندگانه و عملکرد ایمنی بالا از تیر اصلی، جرثقیل، پایه های جلو، پایه های عقب، سیلندر پای جلو، سیلندر پای عقب و اتصال عرضی پایه های جلو، وسط، عقب تشکیل شده است.قسمت کنترل از سیستم هیدرولیک و سیستم کنترل الکتریکی تشکیل شده است.سیستم حفاظت چندگانه و جرثقیل پرتاب تیر با عملکرد بالا با ساختار جمع و جور معقول و نصب راحت مشخص می شود، تیر استاندارد اصلی با اتصال پین به هم متصل می شود.ساختار دو تیرچه ای بین دو تیر قاب توسط لوله جوشی متصل می شود.

سیستم حفاظتی چندگانه و جرثقیل پرتاب تیر با عملکرد بالا نه تنها می تواند استاندارد را برآورده کند، بلکه می تواند نصب منحنی متقاطع، نصب دهانه متغیر، تیر پیوسته دهانه، تیر کامپوزیت، فولاد پیوسته و غیره را برآورده کند. علاوه بر نصب پل. به سادگی از نصب تیر و بلند کردن نقطه پشتیبانی می شود، با ثبات خوب، راندمان بالا، ایمنی و قابلیت اطمینان، تنظیم راحت دهانه متغیر و عملکرد راحت و غیره مشخص می شود.

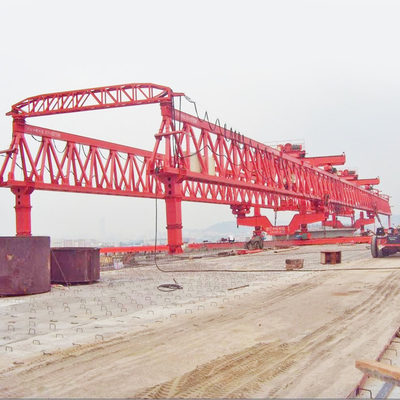

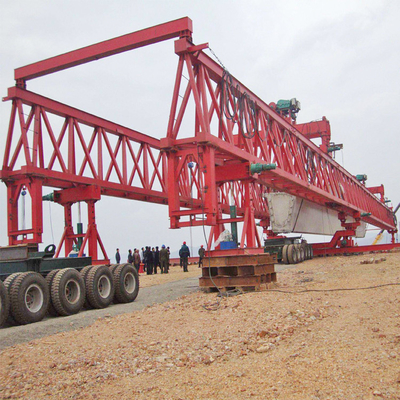

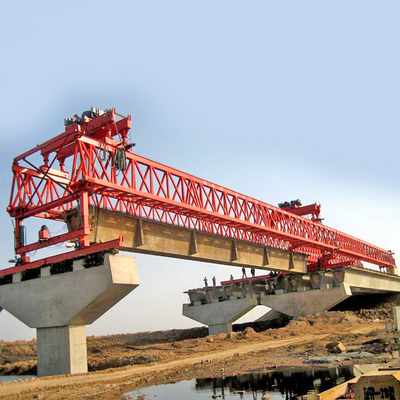

نصب در محل

عملیاتی

• ارتفاعات مشخص شده در دو طرف مسیر دویدن طولی دستگاه برپایی پل نیاز به سطوح مربوطه دارد و ثابت نگه می دارد.مسیرهای دویدن جانبی پاهای جلو، میانی و عقب باید افقی باشند و فاصله کاملاً کنترل شود.سه مسیر باید موازی باشند.
• برای نصب تیرهای بتنی پل تیرچه مورب، موقعیت چرخ‌های راهپیمای جلو، وسط و عقب جرثقیل پل، چرخ‌های چپ و راست باید به‌طرف عقب و جلو حرکت داده شوند و می‌توان فاصله را با توجه به زاویه مایل محاسبه کرد. به طوری که چرخ های بیرونگر بتوانند در همان مسیر افقی حرکت کنند (برای موارد خاص، لطفا با واحد تولید تماس بگیرید).
• دستگاه برافراشتن پل باید تمام مقدمات حرکت طولی را انجام دهد، لازم است یک بار در محل قرار گیرد و هیچ توقفی مجاز نیست.
• هنگامی که جرثقیل پل در جهت طولی با یک تیر بتنی حرکت می کند، قسمت پای جلو باید با بالابر (5t) و مسیر تراورس سفت و محکم شود تا پایداری افزایش یابد.
• هنگامی که پل با شیب های عمودی نصب می شود، حرکت عمودی دستگاه نصب پل باید دارای تدابیری برای جلوگیری از تاکسی باشد.به عنوان مثال: از بلوک های آهنی مثلثی برای محافظت از جلو و عقب چرخ استفاده کنید، به خصوص پایه وسط بسیار نزدیک به انتهای تیر است، هنگام تعویض دنده به کنترل توجه کنید.
• پس از مونتاژ دستگاه نصب پل، باید توسط جرثقیل تست شود.روش دیگر، پس از آزمایش تیر بتنی، دستگاه نصب پل برای شروع نصب در محل قرار می گیرد.
• هنگام نصب دستگاه نصب پل، به بازرسی ایمنی مکرر توجه کنید.برای هر سوراخ نصب شده باید یک بازرسی ایمنی جامع انجام شود.اگر مشکلی پیدا شد، کار را متوقف کنید و قبل از ادامه به موقع با آنها برخورد کنید.خرابی تسمه های الکتریکی مکانیکی مجاز نیست.
• عملیات نصب مجاز به اضافه بار نیست، نمی توان عملیات بلند کردن را بالا برد.

• موقعیت طولی دستگاه نصب پل باید به شدت اندازه موقعیت را کنترل کند تا از نصب صاف تیر بتنی پیش ساخته اطمینان حاصل شود.
• از آنجایی که دستگاه نصب پل متعلق به نصب تجهیزات ویژه در مقیاس بزرگ برای پل است، عملکرد دستگاه نصب پل باید به وضوح تقسیم کار، فرماندهی واحد و راه اندازی یک اپراتور تمام وقت، یک اپراتور تمام وقت را تعیین کند. برقکار و بازرس ایمنی تمام وقت.باید سازماندهی و اقدامات سختگیرانه ساخت و ساز برای اطمینان از ایمنی ساخت و ساز وجود داشته باشد.الزامات اولیه پرسنل به شرح زیر است:
• هنگامی که کنسول به صورت طولی حرکت می کند، دو خودروی بالایی باید عقب نشینی کنند، خودروی قبلی به سمت پایه های عقب عقب می رود.ماشین به دست آمده به وسط پایه های پشتی عقب و بالابرهای عقب عقب عقب می نشیند.
• هنگامی که پایه بالا وسط بالا است، جرثقیل جلو باید به پای جلو عقب نشینی کند.جرثقیل عقب باید به سمت پای عقب عقب نشینی کند.
• وقتی پای جلو یا پایه عقب بالا باشد، وسیله نقلیه دو روزه باید نزدیک پای وسط عقب نشینی کند.
• پس از قرار گرفتن پایه جلو در موقعیت بالا، باید از یک گیره مخصوص برای قفل کردن حرکت حرکتی بالا استفاده کرد تا از تحت فشار قرار گرفتن جک برای مدت طولانی جلوگیری شود.
• جرثقیل پل باید مجهز به دستگاه حفاظت در برابر صاعقه باشد که باید توسط کاربر برطرف شود.
• ظرفیت باربری تیر مربعی متحرک جرثقیل پل باید الزامات مربوطه را برآورده کند و انتهای آزاد باید با آهن های نگهدارنده ارائه شود.جعبه مسافرتی گاری مجهز به ابزار مخصوص (آهن گوه ای) و علائم هشدار دهنده می باشد.اگر گاری به دلیل مکانیکی، الکتریکی یا عملکرد نادرست از کنترل خارج شود، آهن گوه ای بین چرخ های مسافرتی بین مسیرها قرار می گیرد، به طوری که جرثقیل پل نمی تواند ادامه دهد.لیز خوردن.
• در هر دو انتهای حرکت عمودی یا افقی جرثقیل پل، باید آهن نصب شود تا از جابجایی ایمن جرثقیل پل اطمینان حاصل شود.
• قبل از کار جرثقیل پل، ارتفاع پایه های جلو، میانی و عقب باید طوری تنظیم شود که شیب طولی تیر اصلی جرثقیل پل کمتر از 1.5 درصد باشد.
• شیب طولی مسیر حرکت طولی دستگاه برافراشتن پل کمتر از 3 درصد است و در صورت عدم رعایت آن باید با این نیاز تنظیم شود.
• هنگامی که دستگاه نصب پل در حالت سراشیبی کار می کند، هنگامی که شیب طولی مسیر طولی بیش از 1٪ تا 3٪ است، باید از دستگاه بالابر برای محافظت از دستگاه نصب پل استفاده شود تا از لغزش چرخ دستی به پایین جلوگیری شود.
